Nichtselbsttätige Waagen

Nichtselbsttätige Waagen werden in Form von Paletten-, Plattform-, Tisch- oder Bodenwaagen in Sonderbauformen hergestellt. Auch Behälterwaagen mit manueller Dosierung z.B. zur Herstellung von Baustoffmischungen, aber auch Big-Bag-Befüllungen nach Füllstand mit anschließender IST-Gewichtserfassung zählen hierzu.

Behälterwaage mit bzw. ohne Behälterdeckel

Behälterwaagen kommen in der Baustoffindustrie oder in Futtermittelwerken zum Einsatz. Der Bestand der vorrätigen Zuschlagsstoffe kann erfasst und an ein Leitsystem übertragen werden. Über ein Dosierorgan werden die Produkte gewichtsabhängig in einen nachfolgenden Prozess ausgetragen.

Wägegut:

pulvrig, körnig, frei fließend

Merkmale:

Wägebehälter auf Wägezellen gelagert
Behälterdeckel schraubbar
Entlüftungsstutzen
Auflagerahmen
Optional - Gewichtsgondel, Austraghilfe produktberührte Teile in Edelstahl, Dosiereinrichtung, angepasste Einlaufstutzen

Lorem	Lipsum	Lorem
Typ	Höchstlast	Behälter - Volumen
34.250	50 kg	100 dm³
34.254	500 kg	1.000 dm³
34.255	1.000 kg	2.000 dm³
34.258	5.000 kg	10.000 dm³
Lorem	Lipsum	Lorem

Typ

Höchstlast

Behälter - Volumen

34.250

50 kg

100 dm³

34.254

500 kg

1.000 dm³

34.255

1.000 kg

2.000 dm³

34.258

5.000 kg

10.000 dm³

PDF - anzeigen

Produktanfrage

Motorisch verfahrbare Behälterwaage

Motorisch verfahrbare Behälterwaagen holen aus verschiedenen Produktsilos mehrere Komponenten in vorgegebenem Mengenverhältnis und entleeren in einen Mischer. Auf einem Schienensystem mit Positionsgebern sind sie punktgenau verfahrbar.

Wägegut:

pulvrig, körnig, frei fließend

Merkmale:

Wägebehälter auf vier DMS-Wägezellen gelagert
pneumatisches Andocksystem zum staubfreien Dosieren bzw. Entleeren
integrierter Staubsammelbehälter mit Filter und Ventilator
Absolutwertgeber für die Silo-Positionierung
Verfahreinrichtung mit Getriebemotor mit Bremse
Optional - produktberührte Teile in Edelstahl

Lorem	Lipsum	Lorem
Typ	Höchstlast	Behälter - Volumen
34.259/001	3.000 kg	2 x 1.000 + 1 x 400 dm³
34.259/002	1.200 kg	2 x 600 dm³
Lorem	Lipsum	Lorem

Typ

Höchstlast

Behälter - Volumen

34.259/001

3.000 kg

2 x 1.000 + 1 x 400 dm³

34.259/002

1.200 kg

2 x 600 dm³

PDF - anzeigen

Produktanfrage

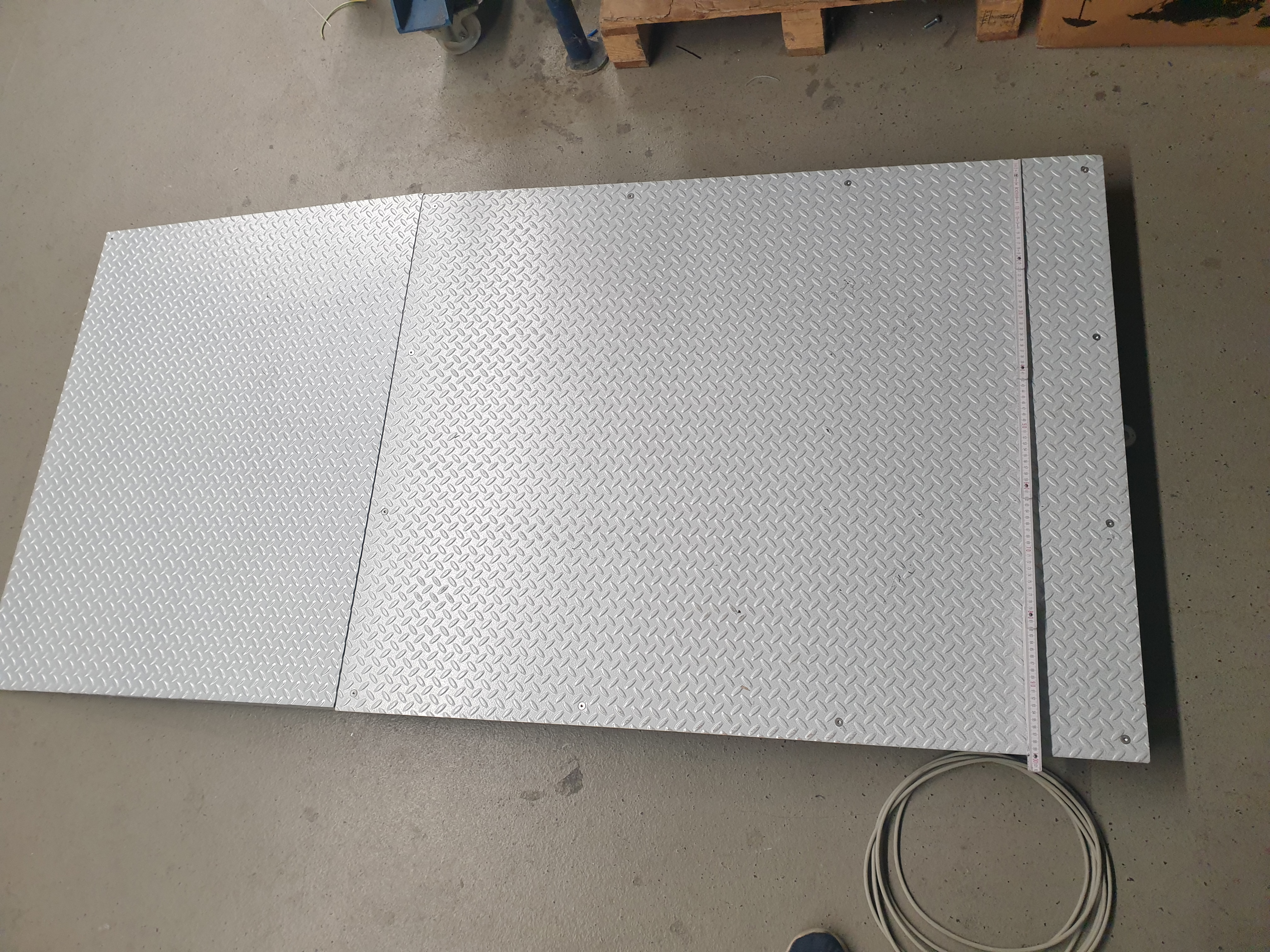

Plattformwaagen oder Bodenwaagen

Plattformwaagen oder Bodenwaagen werden zur Gewichtserfassung mit/ohne Ausdruck genutzt. Sonderbauformen für unterschiedliche Wägebereiche bzw. Höchstlasten für Einsatz in explosionsgefährdeten Bereichen oder in Edelstahl-Ausführung für die Lebensmittelindustrie sind erhältlich.

Wägegut:

Paletten, Container, Gitterboxen, Big-Bags, Säcke, einzelne Teile

Merkmale:

verwindungssteife Konstruktion
4 DMS-Wägezellen mit Lastfüßen
Bodeneinbau oder mit Auffahrrampe
einfache Wägeelektronik z.B. Systec IT1 oder IT3
Optional - Ausführung in Edelstahl oder für ATEX-Bereiche

Lorem	Lipsum	Lorem
Typ	Höchstlast	Plattformgröße
32.030	10 kg	200 x 300 mm
32.050	50 kg	500 x 500 mm
32.070	100 kg	600 x 600 mm
32.100	500 kg	1.000 x 800 mm
32.150	1.000 kg	1.200 x 800 mm
32.200	1.500 kg	1.500 x 1.200 mm
32.250	3.000 kg	1.500 x 1.500 mm
Lorem	Lipsum	Lorem

Typ

Höchstlast

Plattformgröße

32.030

10 kg

200 x 300 mm

32.050

50 kg

500 x 500 mm

32.070

100 kg

600 x 600 mm

32.100

500 kg

1.000 x 800 mm

32.150

1.000 kg

1.200 x 800 mm

32.200

1.500 kg

1.500 x 1.200 mm

32.250

3.000 kg

1.500 x 1.500 mm

PDF - anzeigen

Produktanfrage

Palettenwaagen

Palettenwaagen kommen einzeln zur Gewichtserfassung mit/ohne Ausdruck sowie in Verbindung mit weiteren Komponenten u.a. in Big-Bag-Befüllungen zum Einsatz, auf denen die Gebinde stehend auf der Palette befüllt werden. Dies kann mit einer einfachen visuellen Füllstandsüberwachung erfolgen oder automatisch als Selbsttätige Waage zum Abwägen.

Wägegut:

Euro- oder Industriepaletten, Container, Gitterboxen

Merkmale:

U-förmige verwindungssteife Konstruktion
4 DMS-Wägezellen mit Lastfüßen
Anfahrschutz
einfache Wägeelektronik z.B. Systec IT1 oder IT3
Optional - Ausführung in Edelstahl oder für ATEX-Bereiche

Lorem	Lipsum	Lorem
Typ	Höchstlast	Abmessungen
32.300	500 kg	800 x 1.200 mm
32.305	1.000 kg	800 x 1.200 mm
32.310	1.500 kg	800 x 1.200 mm
32.312	1.500 kg	1.400 x 1.400 mm
Lorem	Lipsum	Lorem

Typ

Höchstlast

Abmessungen

32.300

500 kg

800 x 1.200 mm

32.305

1.000 kg

800 x 1.200 mm

32.310

1.500 kg

800 x 1.200 mm

32.312

1.500 kg

1.400 x 1.400 mm

PDF - anzeigen

Produktanfrage

Mehrkomponenten-Dosieranlage mit kombinierter Klappen- und Schneckendosierung

Mehrkomponenten-Dosieranlagen kommen in Verbindung mit Mischsystemen zum Einsatz. Durch die Kombination aus Klappen- und Schneckendosierung können Kleinstmengen (z.B. Farbpigmente) zu einer Hauptkomponente (z.B. farblosem Granulat) hinzugegeben werden. Über eine Rezeptverwaltung ist das Mischungsverhältnis jederzeit nachvollziehbar.

Wägegut:

pulvrig, körnig, frei fließend
Kleinkörnige Produkte, z.B. Kunststoffgranulat

Merkmale:

Klappeneinlauf für Master-Komponente
Dosierschnecke mit Servo-Antrieb für Slave-Komponente
Schneckenrohr (für Reinigungszwecke herausnehmbar)
Waagenbehälter mit Doppelbodenklappe (für Reinigungszwecke herausnehmbar)
Waagenbehälter über Wägerahmen auf drei Wägezellen gelagert
Auffangbehälter mit integriertem Mischer mit Servo-Antrieb
Schieber im Mischerauslauf
regelbarer Vibrationsaustrag

Lorem	Lipsum	Lorem
Typ	Höchstlast	Behälter - Volumen
22.104/002	30 ... 6000 g	5,0 dm³
Lorem	Lipsum	Lorem

Typ

Höchstlast

Behälter - Volumen

22.104/002

30 ... 6000 g

5,0 dm³

PDF - anzeigen

Produktanfrage

Mehrkomponenten-Dosieranlage mit Dosierschnecken

Mehrkomponenten-Dosieranlagen mit Dosierschnecken kommen in Mischsystemen zum Einsatz, bei denen pulvrige Komponenten in kleinen Mengen mit hoher Genauigkeit dosiert werden müssen. Über eine Rezeptverwaltung ist das Mischungsverhältnis jederzeit nachvollziehbar.
